產品介紹：

氣動圓頂閥是一個球面圓頂，圓頂閥在開關過程中，閥芯與橡膠密封圈間保持有約2mm的間隙，使閥芯與橡膠密封圈可以以無接觸的方式運動，目的是使閥芯與密封圈之間不產生摩擦，減少磨損。圓頂閥的氣動執行元件為全封閉回轉推桿式氣缸，直接驅動圓頂閥轉動，有效地防止了灰塵進入其中造成磨損、泄漏等現象的發生。當圓頂閥處于關閉狀態時，橡膠密封圈充氣，膨脹緊緊地壓在球面圓頂閥芯上，從而形成一個非常可靠的密封環帶，阻止了管道內物料的流動。當圓頂閥開啟時，橡膠密封圈排氣，圓頂閥閥芯開啟，此時閥門打開。

工作特點：

1.氣動陶瓷圓頂閥可以切斷進入壓力罐的流動料流或者靜止料柱，然后關閉實現密封。從而保證罐內的充填率為100％，且無須依賴于發送罐的料位計，所以控制原理簡單可靠。
2.當處理磨琢性物料時，內嵌于圓頂閥座的可膨脹壓力密封圈，保證閥門前后的工作壓力差。彈性的可膨脹密封圈可以內陷物料顆粒，避免了由于壓差作用物料顆粒發生滑動，對閥座和密封圈的磨損。
3.當渣漿、散裝粉末、顆粒、團塊或充滿氣體的灰塵將磨損密封圈，導致無效密封。可膨脹密封圈對此提供了連續的磨損補償。壓力差將加速傳統的硬密封閥的磨損，可膨脹密封圈對此提供了連續的磨損補償。
4.熱膨脹將有礙圓頂閥的連續動作；可膨脹密封圈可在-40℃至320℃溫度范圍內提供磨損補償；特殊構造的圓頂閥可勝任高于此溫度范圍的工作。
5.旋轉中的穹形閥芯在閥體內的位移動作使密實的物料柱得以轉動，被物料完全填滿的圓頂閥因而能穿過塞滿的物料關閉并密封。

產品特點：

1、具有重量輕、流阻小及密封性能可靠、使用壽命長等優點。

2、轉動靈活、動作快，開關只需5~8秒，閥門傳動采用氣動，是管道自動化系統中的理想配件；

3、由于半球在開啟和關閉的全過程，密封圈都不充氣，球面與密封圈處于脫離接觸狀態，半球與密封圈沒有摩擦，因此限度的提高了閥門的使用壽命；

4、上、下閥桿軸套都采用自潤滑結構，摩擦系數小，啟閉靈活；

5、配置閥門開關信號裝置，實現遠距離自動控制，滿足微機自動操作的需要。接近開關和接線端子采用集成及快速接頭方式，在現場連接中更簡便。

圓頂閥的優點：

1、整個膛內無阻礙的物料流動
2、設計簡單、可靠
3、開閉靈活，可以關斷動態和靜態的物料柱
4、規格尺寸齊全：DN50-DN300
5、關閉時可形成牢固的壓力密封
6、可承受－20℃到480℃的溫度
7、使用壽命長，維護量低


產品應用：

YDF-10P氣動不銹鋼圓頂閥又叫倉泵進料閥、透氣閥、充氣式進料閥，它可以切斷進入壓力罐的流動料流或者靜止料柱，然后關閉實現密封。從而保證壓力罐的充填率為，且無須依賴于發送罐的料位計，所以控制原理簡單可靠。當處理磨琢性物料時，內嵌于閥座的可膨脹壓力密封圈，保證閥門前后的工作壓力差。彈性的可膨脹密封圈。圓頂閥是一種新型的快速關閉閥門，它采用國際的氣封式結構，閥門啟閉時閥芯與可充氣密封圈之間無接觸，密封圈采用特殊配方橡膠制成，可廣泛應用于粉狀物料的密封，是氣力輸送系統中的關鍵部件，廣泛應用于電力、冶金、化工、食品、制藥等領域。閥芯動作時與密封圈無接觸、運行阻力小、使用壽命長。

陶瓷圓頂閥閥芯根據使用場合的不同，采用不同材料，表面進行不同硬化處理方式，利用閥芯光滑堅硬的表面，可保證與橡膠密封圈良好的緊密接觸以保證密封的可靠。橡膠密封圈采用特種材料制成，具有耐高溫、耐腐蝕、耐磨損、耐老化等特點，使用壽命長。閥門開啟時，料口全流通無阻擋。該閥適用介質：氣體，液體，半流體及固體粉末料輸送系統正常運行，插入式密封圈壽命長達一年以上。

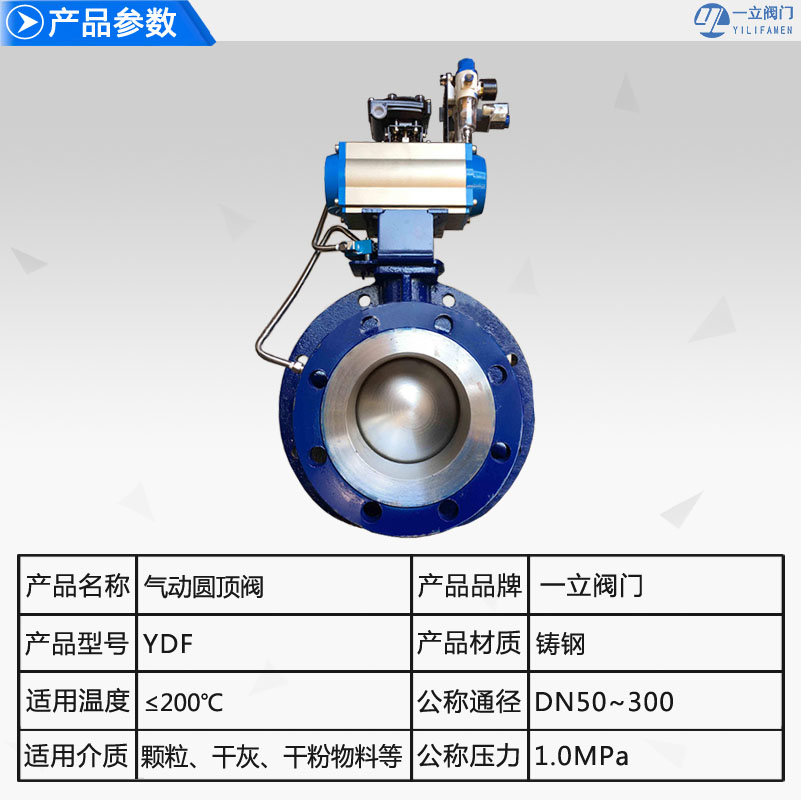

主要技術參數：

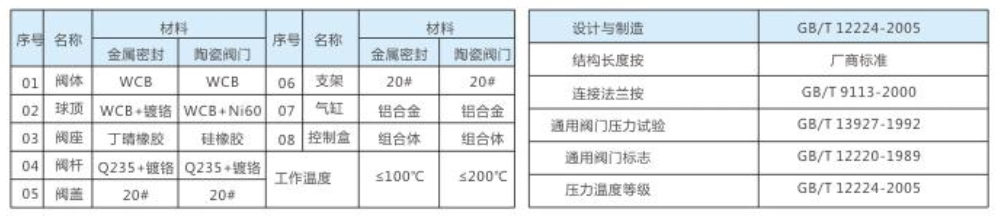

主要零部件材料及應用規范：

主要性能規范：



結構圖：

工作原理：

圓頂閥閥芯是一個球面圓頂，圓頂閥在開關過程中，閥芯與橡膠密封圈間保有約0.51.2mm的間隙，使閥芯與橡膠密封圈可以以無接觸的方式運動，目的是使閥芯與橡膠密封圈之間不產生摩擦，減少磨損。圓頂閥的氣動執行元件為90度回轉擺動氣缸，通過轉軸驅動圓頂閥閥芯轉動。圓頂閥的工作過程為：閥芯轉動關閉后再對密封圈充氣，先將密封圈排掉氣，然后閥芯轉動打開，密封圈不充氣 這樣完成一個循環。
常態：閥芯處于關閉位置時，轉臂上的調整螺釘壓在二位三通機動滑閥的頂桿上，氣源對密封圈供氣，壓力表上顯示出作用在密封圈上的壓力。 打開狀態：90°回轉氣缸開始動作前，先經過延時器將密封圈內的氣從二位三通機動滑閥的排氣孔排掉后，此時閥芯開始轉動打開，在轉動過程中，閥芯與密封圈之間不接觸。
關閉狀態：在關閉的指令下，氣缸開始反向動作，當閥芯轉動至關閉狀態后，轉臂上的調整螺釘壓住二位三通機動滑閥的頂桿，然后氣源經過延時器從二位三通機動滑閥的進氣孔對密封圈供氣。（關閉到位充氣之間的時間通過調整螺釘來完成。)
