氣動圓頂閥 充氣式圓頂閥(進料閥)YDF-10Q

  • 氣動圓頂閥 充氣式圓頂閥(進料閥)YDF-10Q 適用范圍: 圓頂閥是一種新型的快速起閉閥門,是目前國際上火力發電企業氣力輸灰系統中使用數量最多、使用效果最佳的關鍵性閥門。主要
  • 咨詢熱線:0577-67313796
  • 產品詳情

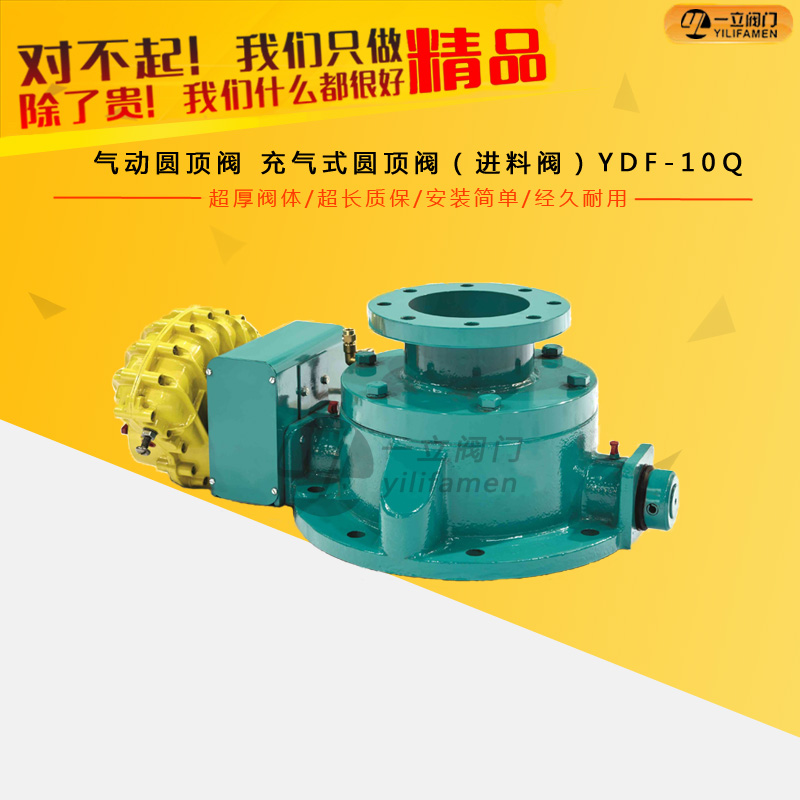

氣動圓頂閥 充氣式圓頂閥(進料閥)YDF-10Q

適用范圍:

      圓頂閥是一種新型的快速起閉閥門,是目前國際上火力發電企業氣力輸灰系統中使用數量最多、使用效果最佳的關鍵性閥門。主要應用于電力、冶金、化工、食品、制藥等領域氣力輸送系統中的干灰、干粉物料的進料口、出料口、排氣口、助吹口、排堵口及管道切換的開關控制。產品的優良性能在多年市場運作中得到充分驗證,贏得了廣大客戶的信賴。

產品特點:

      1)啟閉靈活、閥芯無沖刷。圓頂閥在開關過程中,閥芯與特制的橡膠密封圈保持有0.8~1.5mm的間隙,閥芯動作時與密封圈無接觸、運行阻力小、轉動靈活、可靠,密封圈的使用壽命長;閥門開啟時,料口全流通無阻擋,避免了物料對閥芯的直接沖刷。

      2)密封嚴密、性能優良。圓頂閥的密封采用特制可充氣式橡膠密封圈,密封性好。當圓頂閥處于關閉狀態時,橡膠密封圈充氣、膨脹,緊緊包裹在球面閥芯上,形成一個非常可靠的密封環帶,密封嚴密,從而能有效截斷管道內物料的流動。

      3) 選材考究、工藝科學。閥芯是圓頂閥的核心部件,根據使用工況的不同采用不同的耐磨材料,使產品具有耐磨、耐沖刷等特性;閥芯光滑堅硬的表面,保證了閥芯與橡膠密封圈的緊密接觸,實現了密封的最佳配置。

      4)自動控制、運行可靠。圓頂閥的氣動執行器采用全封閉回轉推桿式直缸驅動、角行程氣缸或者扇形氣缸,回轉輸出,性能可靠,輸出扭矩大,可滿足在惡劣工況條件下工作。
圓頂閥閥芯是一個球面圓頂,圓頂閥在開關過程中,閥芯與橡膠密封圈間保持有約2mm的間隙,使閥芯與橡膠密封圈可以以無接觸的方式運動,目的是使閥芯與密封圈之間不產生摩擦,減少磨損。圓頂閥的氣動執行元件為全封閉回轉推桿式氣缸,直接驅動圓頂閥轉動,有效地防止了灰塵進入其中造成磨損、泄漏等現象的發生。當圓頂閥處于關閉狀態時,橡膠密封圈充氣,膨脹緊緊地壓在球面圓頂閥芯上,從而形成一個非常可靠的密封環帶,阻止了管道內物料的流動。當圓頂閥開啟時,橡膠密封圈排氣,圓頂閥閥芯開啟,此時閥門打開。
圓頂閥閥芯根據使用場合的不同,采用不同材料,表面進行不同硬化處理方式,利用閥芯光滑堅硬的表面,可保證與橡膠密封圈良好的緊密接觸以保證密封的可靠。橡膠密封圈采用特種材料制成,具有耐高溫、耐腐蝕、耐磨損、耐老化等特點,使用壽命長。閥門開啟時,料口全流通無阻擋。

技術參數:

● 公稱通徑:DN50-300(也可根據客戶需要定制)
● 公稱壓力1.0—1.6MPa
● 氣動執行器工作壓力:0.4—0.6MPa ,密封圈的充氣壓力為0.4-0.6MPa且高于輸送壓力0.15MPa,使用潔凈、干燥、無油壓縮空氣。
● 適用溫度≤250℃
● 適用介質:粉煤灰、灰渣、干粉塵、固體顆粒、氣體、液體等。
● 適用范圍:1、火力發電廠干灰系統(用做進料閥、出料閥、透氣閥、平衡閥、排氣閥、排堵閥、卸灰閥)。
2、水泥、 化工、冶金、造紙、制藥等行業中散狀物料輸送系統。
3、各類有磨損的介質在管道上作啟閉之用。
圓頂閥主要易損件為密封圈、閥芯。
工作過程:

1、 在關閉指令下,氣動執行器通過擺臂驅動半球體轉動90°,當擺臂上的調整螺栓壓住二位三通機械滑閥的頂桿時,氣源對橡膠密封圈充氣,壓力表顯示出密封圈的壓力;

2、 在打開指令下,氣動執行器通過擺臂反向驅動半球體轉動90°,在擺臂上的調整螺栓脫離二位三通機械滑閥的頂桿瞬間,密封圈中的氣從二位三通機械滑閥的排氣孔排出,密封圈回縮,保證了半球體轉動過程中與橡膠密封圈之間無接觸運動。

工作原理:

      圓頂閥閥芯是一個球面圓頂,圓頂閥在開關過程中,閥芯與橡膠密封圈間保持有約2mm的間隙,使閥芯與橡膠密封圈可以以無接觸的方式運動,目的是使閥芯與密封圈之間不產生摩擦,減少磨損。圓頂閥的氣動執行元件為全封閉回轉推桿式氣缸,直接驅動圓頂閥轉動,有效地防止了灰塵進入其中造成磨損、泄漏等現象的發生。當圓頂閥處于關閉狀態時,橡膠密封圈充氣,膨脹緊緊地壓在球面圓頂閥芯上,從而形成一個非常可靠的密封環帶,阻止了管道內物料的流動。當圓頂閥開啟時,橡膠密封圈排氣,圓頂閥閥芯開啟,此時閥門打開。
      圓頂閥閥芯根據使用場合的不同,采用不同材料,表面進行不同硬化處理方式,利用閥芯光滑堅硬的表面,可保證與橡膠密封圈良好的緊密接觸以保證密封的可靠。橡膠密封圈采用特種材料制成,具有耐高溫、耐腐蝕、耐磨損、耐老化等特點,使用壽命長。閥門開啟時,料口全流通無阻擋。

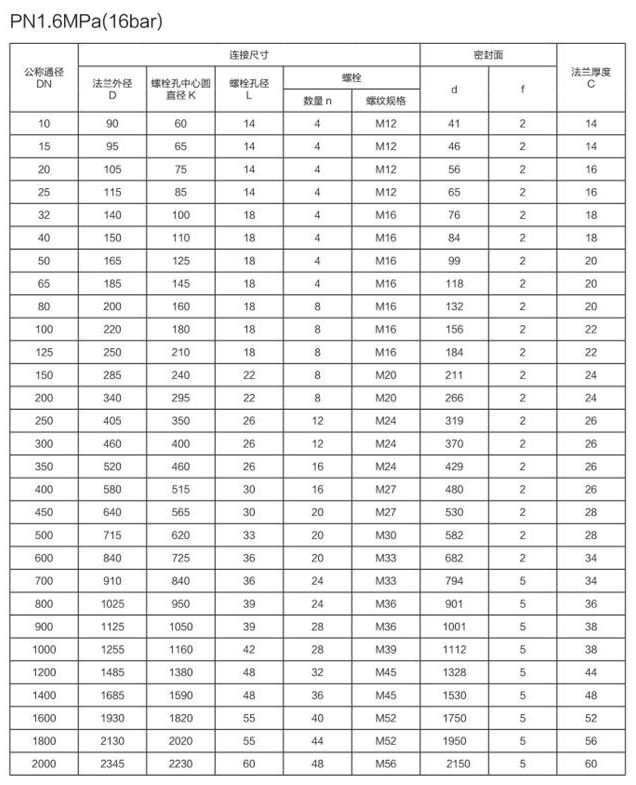

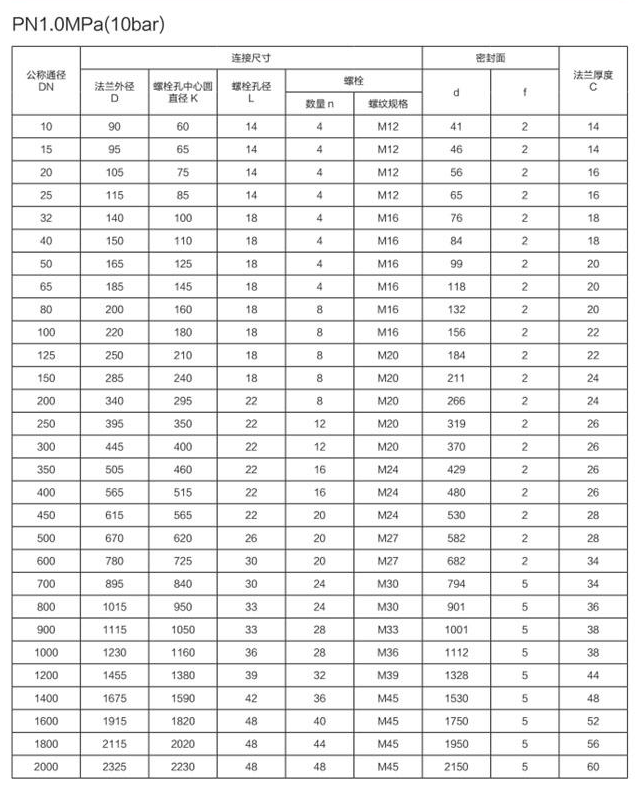

產品尺寸:



咨詢:氣動圓頂閥 充氣式圓頂閥(進料閥)YDF-10Q
