產品介紹：
排泥閥又名蓋閥，常用于城市水廠、污水處理廠的沉淀池底排放污泥用。

排泥閥的適用介質為原生污水，介質的溫度一般應小于50℃，其工作水深小于10米。排泥閥也用于水處理工廠做為排放水池內的污泥及廢水。排泥閥為角型結構，內部的尼龍強化橡膠隔膜，可供長期使用排泥閥。
J744X、J644X液壓(氣動)角式快開排泥閥是一種由液壓源或氣動源作執行的角型截止類閥門。通常成排安裝在沉定池底部外側壁，用以排除池底沉淀的泥砂和污物。該閥液壓缸之活塞為L形皮碗，密封性能好，經久耐用，閥門密封副亦橡膠密封，無泄漏。還可通過電動二位四通換向電磁閥實現遠程控制。操作方便，安全可靠。

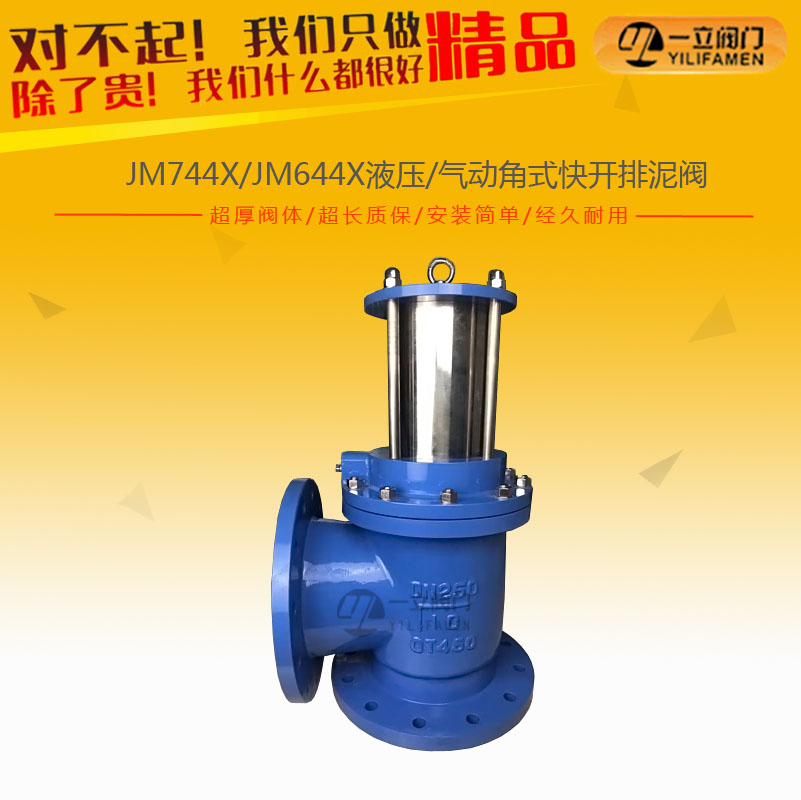

JM744X、JM644X隔膜式液壓、氣動快開排泥閥，是一種由液壓源或氣動源作執行機構的角型截?cái)囝愰y門通常成排安裝在沉淀池底部外側壁，用以排除池底沉淀的泥砂和污物。 隔膜式液壓、氣動快開排泥閥由尼龍強化橡膠隔膜將閥門分為兩個腔室，接通液壓或氣動源，采用電動或手動二位四通換向閥控制，實現快速排泥。該閥將隔膜代替活塞無運動摩擦，更適用于泥漿等顆粒介質，大大提高了閥門的使用壽命。排泥閥一般常用于城市水廠，污水處理廠的沉淀池底排放污泥用，一般與啟閉機配套使用，排泥閥的適用介質為原生污水，介質的溫度一般應小于50℃，其中作水深小于10米。常用的型號一般有以下幾種：J744X、J644X型，100S角式隔膜型、JM744、JM644X型。工作原理及性能：J644X/J744X氣動、液壓角式快開型設計合理，使用方便，密封性能好，經久耐用，該閥利用液壓缸和角式截止閥兩部分組成，液壓缸作為動力帶動閥板升降，開啟一般只需3秒鐘，可清理水池內泥沙和污物，清理后關閉閥板，無滲漏，維修方便，壽命可達2年以上，經用戶反饋信息，使用壽命右達5年之久， J744X/J644X角式排泥閥必須配有機房，氣（水）泵，換向閥可遠距離控制排泥閥開關，一般水池可裝2-10臺一排安裝，同時啟動開關，驅動液可用清水或氣，本產品可節省人力物力，有很大的經濟效益是理想產品。

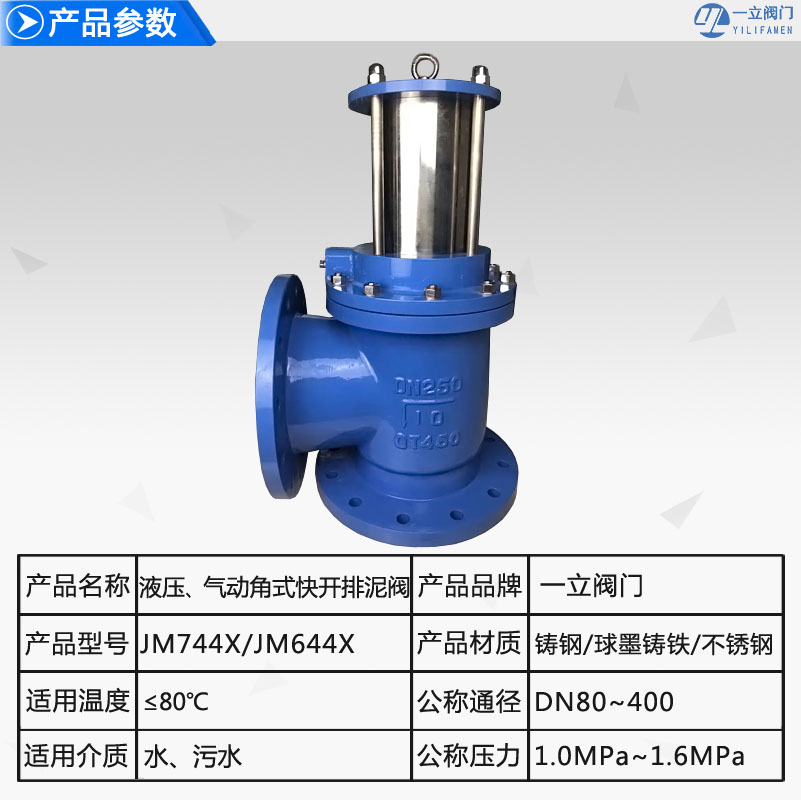

技術參數：


公稱壓力: 0.6MPa、1.0MPa

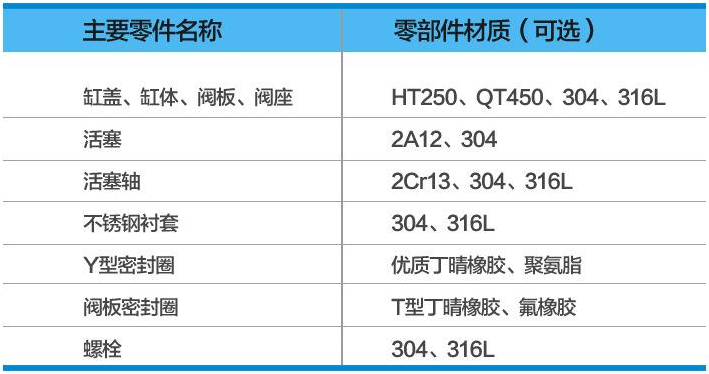

主要零件材料：


結構特點：

閥蓋自帶螺桿，水深度淺時可直接用手柄操作；閥板成錐拱形，自帶導向，開啟操作力小；螺桿及密封面采用錫青銅，耐腐、耐磨。可與手電兩用啟閉機配套使用進行微機控制。

膜片式液壓、氣動快開排泥閥一般有液壓排泥閥和氣動角式排泥閥兩種。該閥的主要特點是采用雙室隔膜傳動機構替代活塞式，無運動磨損。排泥閥由液壓缸和角式截止閥組合而成，液壓缸內動力帶動瓣升降，使閥體通道開或閉，以達到流體通斷。

液壓缸的活塞密封件為L型皮碗。閥瓣與閥座為軟密封。排泥閥采用液動、氣動角式快開排泥閥或手動二位四通換向閥集中控制。

工作原理：

排泥閥由閥體、液壓缸、活塞、閥桿、閥瓣組成，液壓缸是液體工具。液體作為動力，活塞、閥桿作為開關。排泥閥必須配用手動換方閥或電磁閥可遠距離控制排泥閥開關。

排泥閥是一種由液壓源作執行機構的角式截止閥類閥門。通常成排安裝在沉淀池底部外側壁，用以排除池底沉淀的泥砂和污物。
JM644X/JM744X氣動、液壓角式快開型設計合理，使用方便，密封性能好，該閥利用液壓缸和角式截止閥兩部分組成，液壓缸作為動力帶動閥板升降，開啟一般只3秒鐘，可清理水池內泥沙和污物，清理后關閉閥板，無滲漏，維修方便， J744X/J644X角式排泥閥須配有機房，氣（水）泵，換向閥可遠距離控制排泥閥開關，一般水池可裝2-10臺一排安裝，同時啟動開關，驅動液可用清水或氣，本產品可節省人力物力，有經濟效益是理想產品。

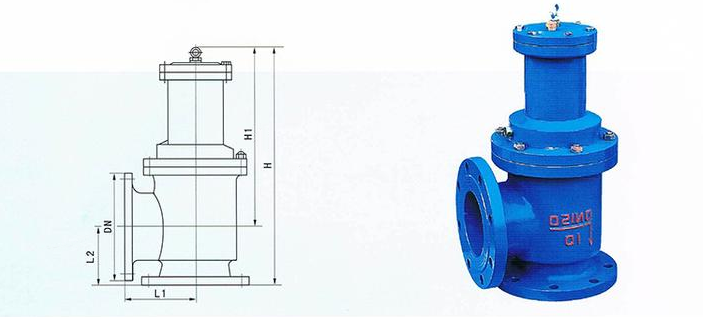

結構外形：


連接尺寸：

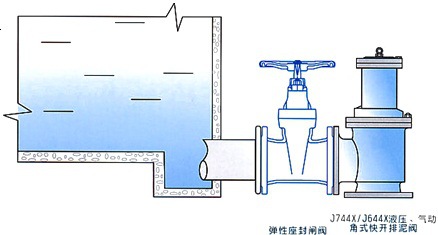

安裝位置示意圖：


安裝須知：

排泥閥的安裝應考慮有排除管內沉積物及檢修時放空污物的場所，排泥閥應安裝在原管線的點，并選用與排污水流成切線的排泥三通，還應考慮到排放過程中沖刷對附件基礎的影響，排泥閥安裝完畢后應及時關閉。

因排泥閥的支管可能在主管的左側排放也可能在主管的右側排放，所以，在為用戶簽定加工排泥閥的合同時，要特別注意排放方向，即主管道承口的朝向。
