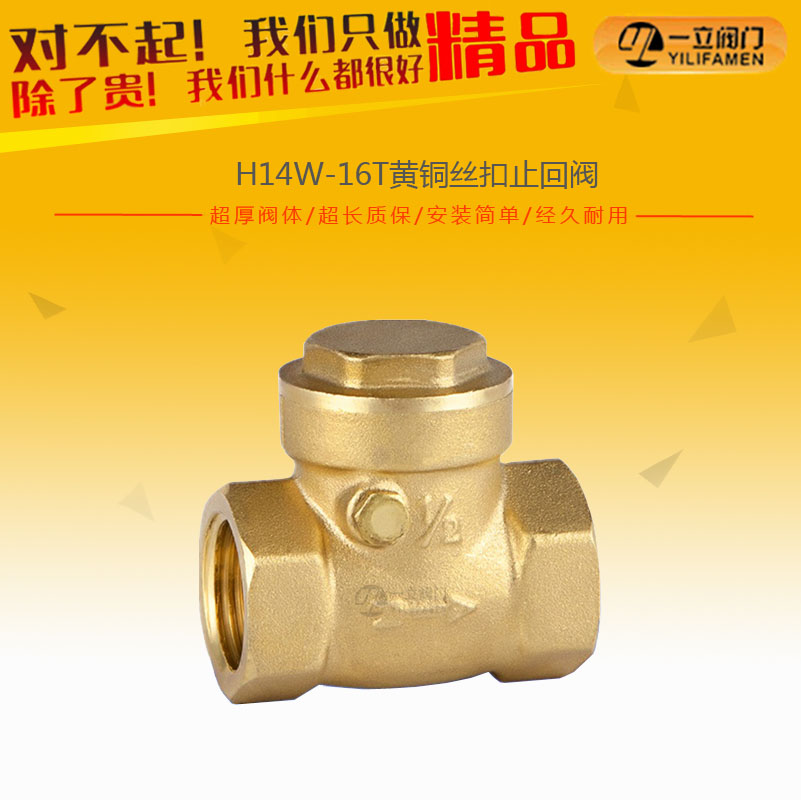

H14W-16T黃銅絲扣止回閥
- 產品簡介： 黃銅絲扣止回閥一般適用于清凈介質，不宜用于含有固體顆粒和粘度較大的介質。啟閉件靠介質流動和力量自行開啟或關閉，以防止介質倒流的閥門叫止回閥。止回閥屬于自
- 咨詢熱線：0577-67313796
-
專業流體成套閥門設備供應商
國內外閥門行業引領者
- 全國服務熱線：
0577-67313796
國內外閥門行業引領者
0577-67313796
|
產品名稱 |
H14W-16T黃銅絲扣止回閥 |
|
產品型號 |
H14W-16T |
|
公稱通徑 |
DN15-50mm |
|
壓力范圍 |
1.6MPa |
|
閥體材質 |
黃銅 |
技術規范：
公稱壓力：2.0MPa
工作介質：水、海水、非腐蝕性液體、飽和蒸汽
工作溫度：-20℃≤t≤180℃
管螺紋符合ISO7標準 青銅、黃銅
結構形式：
H14W青銅絲扣止回閥采用搖臂旋啟式結構，閥瓣繞轉軸作旋轉運動，閥瓣在流體壓力作用下開啟，流體從進口側流向出口側。當進口側壓力低于出口側時，閥瓣在流體壓差、本身重力等因素作用下自動關閉以防止流體倒流。
產品特點：
1、結構簡單、體積小、重量輕。
2、維修方便，卸更換都比較方便。
3、多種螺紋類型：G·NPT.BSPT.BSP DIN259/2999可供選擇。
4、流道通暢、流體阻力小，閥瓣在很小的壓差下就能完全打開。
|

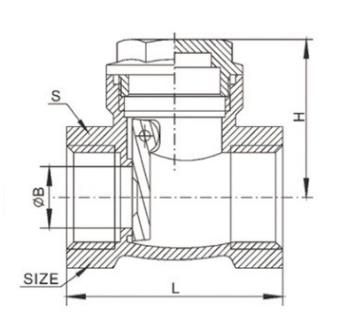

DN |
SIZE |
L |
H |
|
|
15 |
1/2 |
56 |
36 |
13 |
|
20 |
3/4 |
64 |
41 |
19 |
|
25 |
1 |
78 |
48.5 |
25 |
|
32 |
11/4 |
89 |
55 |
30 |
|
40 |
11/2 |
100 |
61.5 |
36 |
|
50 |
2 |
120 |
72 |
46 |
安裝注意事項：
（1）、在管線中不要使止回閥承受重量，大型的止回閥應獨立支撐，使之不受管系產生的壓力的影響；
（2）、安裝時注意介質流動的方向應與閥體所票箭頭方向一致；
（3）、旋啟式止回閥應安裝在垂直管道上同時也可安裝于水平管道；
（4）、升降式止回閥應安裝在水平管道上；
