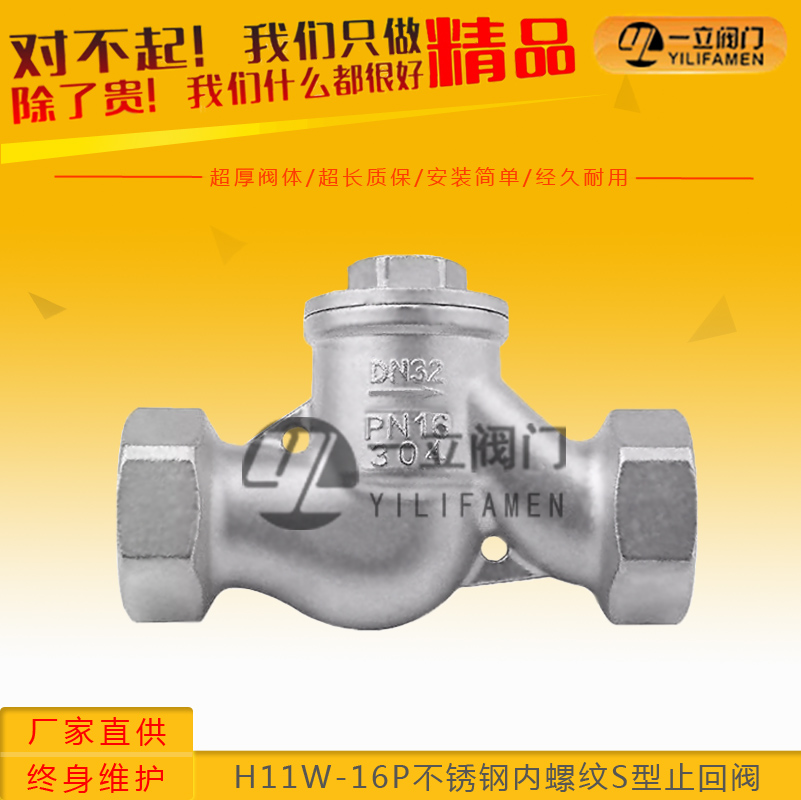

H11W-16P不銹鋼內螺紋S型止回閥
- 產品概述： H11W內螺紋升降式止回閥是硅溶膠鑄造不銹鋼閥體。結構合理、造型美觀。閥座采用彈性密封結構，啟閉輕松密封可靠。用來防止管路中的介質倒流。適用介質為：水、油品
- 咨詢熱線：0577-67313796
-
專業(yè)流體成套閥門設備供應商
國內外閥門行業(yè)引領者
- 全國服務熱線：
0577-67313796
國內外閥門行業(yè)引領者
0577-67313796
產品概述：
H11W內螺紋升降式止回閥是硅溶膠鑄造不銹鋼閥體。結構合理、造型美觀。閥座采用彈性密封結構，啟閉輕松密封可靠。用來防止管路中的介質倒流。適用介質為：水、油品、蒸汽、酸性介質等。本閥安裝在水平管路上，能自動阻止流體倒流。
本閥閥座采用彈性密封結構，啟閉輕松密封可靠。用來防止管路中的介質倒流。
工作原理：
內螺紋升降式止回閥的結構一般與截止閥相似，其閥瓣沿著通道中以線作升降運動，動作可靠，但流體阻力較大，適用于輕小口徑的場合。內螺紋升降式止回閥一般只能安裝在水平管路。
產品特點：
1、結構簡單、體積小、重量輕；
2、多種螺紋類型：G•NPT.BSPT.BSP DIN259/2999可供選擇；
3、流道通暢、流體阻力小，閥瓣在很小的壓差下就能完全打開；
4、維修方便，球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。
技術參數(shù)：
|
型號 |
公稱壓力 MPa |
試驗壓力 |
工作溫度℃ |
適用介質 |
|
|
強度（水）MPa |
密封（水）MPa |
||||
|
H11T-16 |
1.6 |
2.4 |
1.8 |
≤200 |
蒸汽、水 |
|
H11W-16 |
1.6 |
2.4 |
1.8 |
≤100 |
油 |
主要外形連接尺寸mm：
|
型號 |
公稱通徑 DN |
尺寸mm |
重量 kg |
||||
|
L |
I |
H |
S |
S0 |
|||
|
H11T-16 H11W-16 |
15 |
90 |
13 |
55 |
30 |
27 |
0.6 |
|
20 |
100 |
16 |
57 |
36 |
30 |
0.8 |
|
|
25 |
120 |
18 |
63 |
46 |
32 |
1.3 |
|
|
32 |
140 |
18 |
73 |
55 |
36 |
1.8 |
|
|
40 |
170 |
22 |
83 |
92 |
42 |
2.8 |
|
|
50 |
200 |
24 |
90 |
75 |
42 |
3.8 |
|
