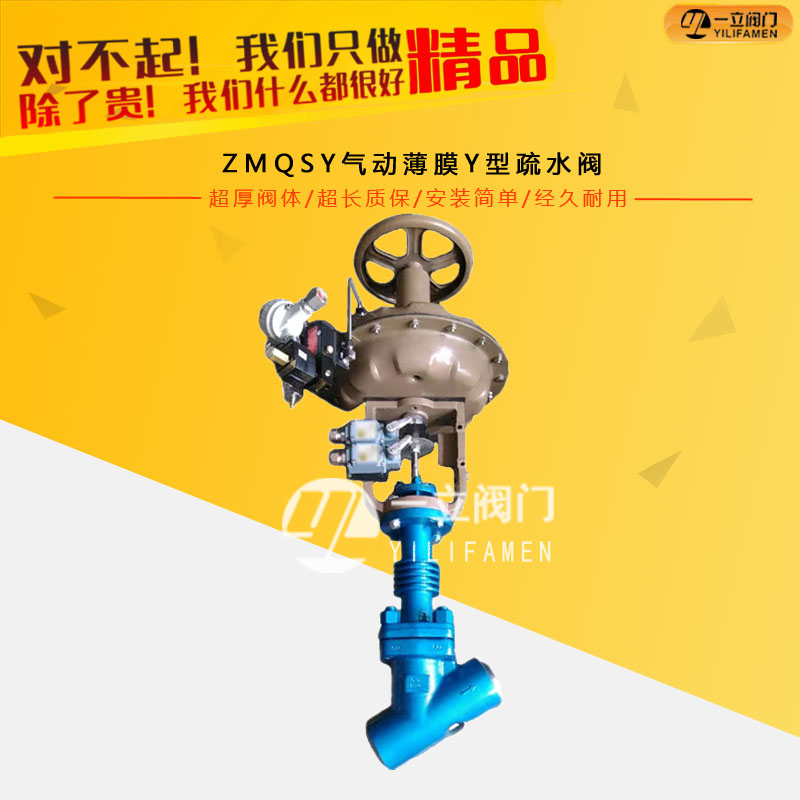

ZMQSY氣動薄膜Y型疏水閥

  • 產品概述: ZMQSY氣動Y型疏水閥適用于火電站系統中(火電站系統中主蒸汽系統疏水),作為接通或截?cái)嘟橘|(zhì)使用。氣動Y型疏水閥上部由閥蓋和填料箱組成,便于拆裝以及在原地維修。
  • 咨詢熱線:0577-67313796
  • 產品詳情



產品概述:

ZMQSY氣動Y型疏水閥適用于火電站系統中(火電站系統中主蒸汽系統疏水),作為接通或截?cái)嘟橘|(zhì)使用。氣動Y型疏水閥上部由閥蓋和填料箱組成,便于拆裝以及在原地維修。傾斜閥桿的構造和的流道形狀設計使介質近于直線的方式,閥門具有的Cv值,產生比其它形式閥門低的壓降。閥門本體上以工藝堆焊硬質合金密封面(密封面表面經過整體硬化處理),結構緊湊。錐形密封面設計使較小的軸向力就可密封,能提供好的密封。采用閥體中腔導向的閥瓣具有上下兩個導引環,閥瓣的頂部和底部同時導向,構成在閥體中腔導向的活塞式閥瓣,可以消除因受力不當產生的卡死,表面擦傷,閥桿彎曲,閥瓣振顫等現象。閥瓣底部的導引環將的流體以接近直線的方式通過,消除側面沖擊引起的反應。這些特點使該閥門適用于電站蒸汽快速“排放”和“疏水”系統。閥瓣密封面堆焊硬質合金,該合金具有的機械特性,耐磨損,耐沖蝕。閥桿填料采用填料,能起到的防漏效果,并且拆裝方便。填料箱與閥體處的密封采用夾316高目柔性石墨墊,以預定的扭矩進行裝配。

結構特點:

1、采用氣動裝置作為執行機構,對閥門的控制。
2、填料箱采用合理結構設計,符合強度和良好的熱學特性。

參數表:

產品名稱
ZMQSY氣動Y型疏水閥
產品型號
ZMQSY
公稱通徑
DN15-300
壓力范圍
Class300~class2680
閥體材質
碳鋼、鍛鋼、不銹鋼、合金鋼

標準規范:

設計制造標準

JB/T3595、E101、ANSIB16.34

結構長度標準

GB/T12221-2005

對接焊坡口尺寸

按ANSIB16.25

承接焊尺寸

按ANSIB16.34

承插焊口徑范圍

1/2″~2-1/2″

對接焊口徑范圍

1/2″~4″

壓力溫度等級

GB/T12224-2005

試驗檢驗標準

JB/T3595


零部件材料:

零件名稱

材料

閥體

25+Stellite21

12Cr1MoV+Stellite21

0Cr17Ni12Mo2+Stellite21

閥瓣

25+Stellite21

12Cr1MoV+Stellite21

Stellite21

閥桿

1Cr13

25Cr2Mo1V

0Cr17Ni4Cu4Nb

填料箱

25

12Cr1MoV

0Cr17Ni12Mo2

壓板

1Cr13

1Cr13

0Cr17Ni12Mo2

填料

夾不銹鋼絲編織柔性石墨

夾不銹鋼絲編織柔性石墨

夾不銹鋼絲編織柔性石墨

填料墊

1Cr13

1Cr13

0Cr17Ni12Mo2

密封墊

夾316絲高目柔性石墨

夾316絲高目柔性石墨

夾316絲高目柔性石墨

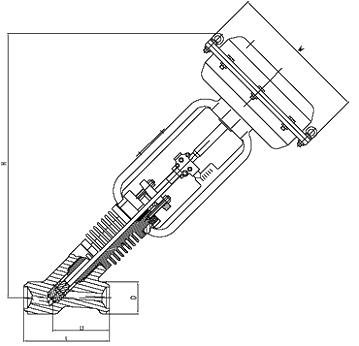

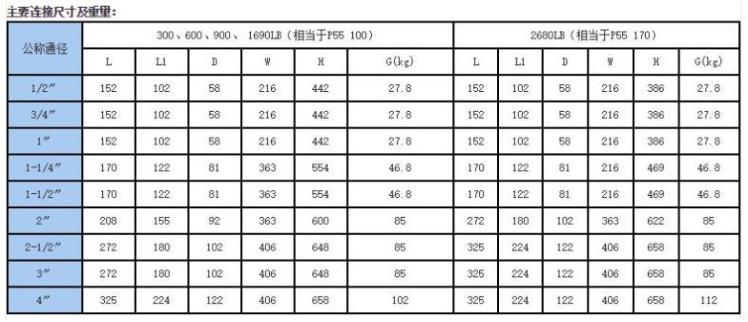

公稱通徑

300、600、900、 1690LB(相當于P55 100)

2680LB(相當于P55 170)

L

L1

D

W

H

G(kg)

L

L1

D

W

H

G(kg)

1/2〃

152

102

58

216

442

27.8

152

102

58

216

386

27.8

3/4〃

152

102

58

216

442

27.8

152

102

58

216

386

27.8

1〃

152

102

58

216

442

27.8

152

102

58

216

386

27.8

1-1/4〃

170

122

81

363

554

46.8

170

122

81

216

469

46.8

1-1/2〃

170

122

81

363

554

46.8

170

122

81

216

469

46.8

2〃

208

155

92

363

600

85

272

180

102

363

622

85

2-1/2〃

272

180

102

406

648

85

325

224

122

406

658

85

3〃

272

180

102

406

648

85

325

224

122

406

658

85

4〃

325

224

122

406

658

102

325

224

122

406

658

112


咨詢:ZMQSY氣動薄膜Y型疏水閥
