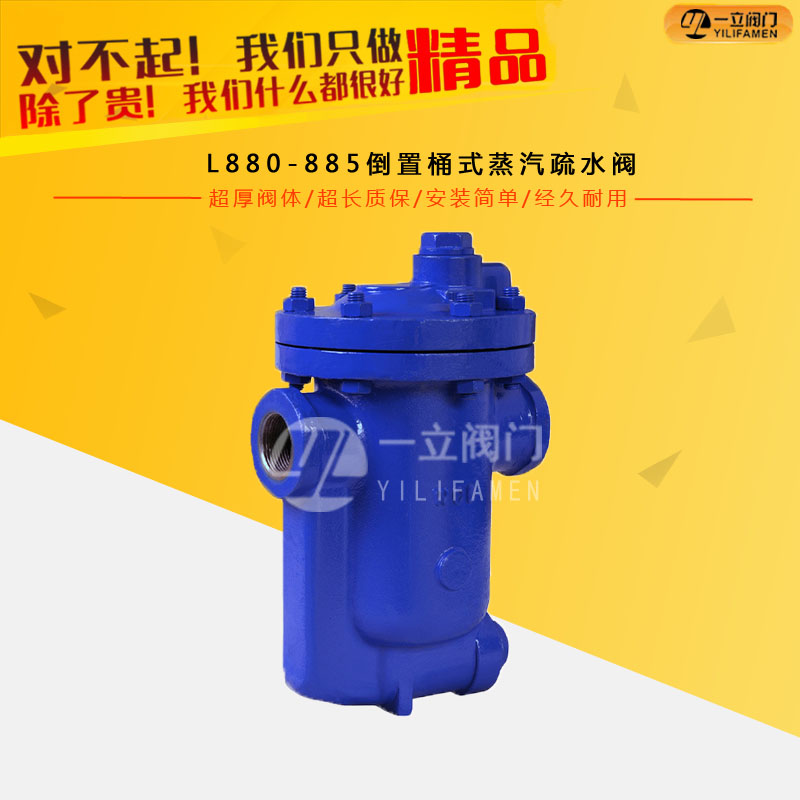

L880-885倒置桶式蒸汽疏水閥
- 工作原理： 倒置桶型疏水閥內部結構是杠桿系統連接倒置桶，開啟與關閉是根據凝結水和蒸汽的密度差來工作的；管路啟動時，疏水閥閥座處于開啟狀態，迅速將滯留管道的空氣和低溫
- 咨詢熱線：0577-67313796
-
專業流體成套閥門設備供應商
國內外閥門行業引領者
- 全國服務熱線：
0577-67313796
國內外閥門行業引領者
0577-67313796
| 零部件名稱 | 材料 |
| 閥體、閥蓋 | CF8、WCB |
| 閥座 | 鎢鉻鈷合金 |
| 吊桶 | 不銹鋼 |
| 支架、過濾網 | 不銹鋼 |
| 型號/尺寸 | 疏水閥的工作壓差(△P).kg/cm2 | |||||||||
| 0.5 | 1 | 2 | 4 | 8 | 9 | 10 | 12 | 15 | 17 | |
| 880/880F | 240 | 280 | 230 | 280 | 280 | 310 | 260 | |||
| 881/881F | 420 | 470 | 460 | 410 | 380 | 420 | 365 | 380 | 335 | 350 |
| 882/882F | 800 | 930 | 930 | 920 | 800 | 900 | 660 | 720 | 560 | 600 |
| 883/883F | 1520 | 1750 | 1800 | 2000 | 1560 | 1750 | 1550 | 1730 | 1500 | 1550 |
| 884/884F | 2500 | 2950 | 3020 | 3050 | 2600 | 2950 | 2550 | 2880 | 2500 | 2600 |
| 885/885F | 3960 | 4500 | 4500 | 4400 | 4600 | 4900 | 4500 | 4850 | 3000 | 3200 |
| 816/816F | 7190 | 8600 | 8150 | 8800 | 8000 | 8850 | 8450 | 9000 | 8400 | 8650 |
| 產品型號 |
公稱通徑 (DN) |
連接方式 |
使用壓力 (MPa) |
最高允許溫度 (℃) |
外型尺寸 |
參考重量 (kg) |
|||
| L | H1 | H2 | W | ||||||
| 880/980 | 15～20 | 螺紋 | 0.01～1、0 | 350 | 125 | 78 | 102 | 103 | 2.2 |
| 881/981 | 15～25 | 0.01～1、7 | 350 | 125 | 78 | 102 | 103 | 2.8 | |
| 882/982 | 15～25 | 0.01～1、7 | 350 | 170 | 108 | 130 | 145 | 7.0 | |
| 883/983 | 25～32 | 0.01～1、7 | 350 | 205 | 130 | 192 | 178 | 14.0 | |
| 884/984 | 32～40 | 0.01～1、7 | 350 | 235 | 168 | 212 | 203 | 23.0 | |
| 815/985 | 32～50 | 0.01～1、7 | 350 | 255 | 164 | 252 | 220 | 26.0 | |
| 816/986 | 50 | 0.01～1、7 | 350 | 320 | 214 | 242 | 302 | 42.0 | |
| 881F/991 | 15～25 | 法蘭 | 0.01～1、7 | 350 | 170 | 78 | 102 | 103 | 5 |
| 882F/992 | 20～25 | 0.01～1、7 | 350 | 210 | 108 | 130 | 145 | 10 | |
| 25～32 | 0.01～1、7 | 350 | 270 | 130 | 192 | 178 | 18 | ||
| 883F/993 | 40～50 | 0.01～1、7 | 320 | ||||||
| 884F/994 | 32～50 | 0.01～1、7 | 350 | 320 | 168 | 212 | 203 | 27 | |
| 885F/995 | 40～50 | 0.01～1、7 | 350 | 320 | 164 | 252 | 220 | 29 | |
| 816F/996 | 65～80 | 0.01～1、7 | 350 | 400 | 214 | 242 | 302 | 45 | |
咨詢：L880-885倒置桶式蒸汽疏水閥
