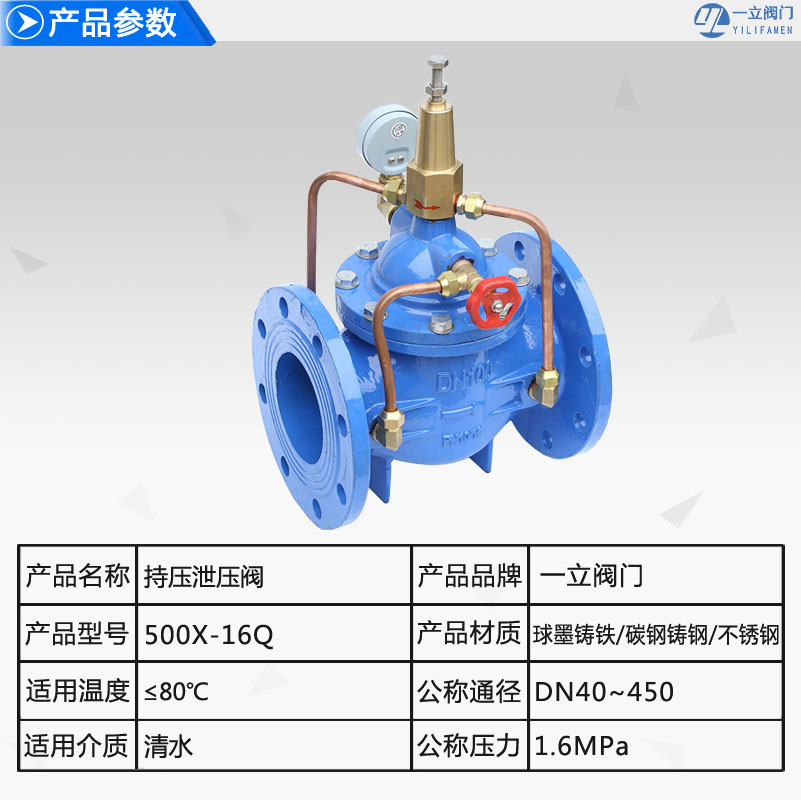

500X-16Q球墨鑄鐵持壓泄壓閥

  • 產品概述: 500X持壓泄壓閥由主閥、泄壓/持壓導閥針閥、球閥、微形過濾器和壓力表組成水力控制接管系統。利用水力自動操作,可以作泄壓閥用又可作持壓閥用。作泄壓閥用時,維持
  • 咨詢熱線:0577-67313796
  • 產品詳情





產品概述:

500X持壓泄壓閥由主閥、泄壓/持壓導閥針閥、球閥、微形過濾器和壓力表組成水力控制接管系統。利用水力自動操作,可以作泄壓閥用又可作持壓閥用。作泄壓閥用時,維持供水路壓力在設定的安全值之下;做持壓閥用,維持主閥上游水壓在設定值之上,保持主閥上游供水壓力。500X持壓泄壓閥利用水力自力控制,不需要其它裝置和能源,保養簡便,一閥多用。本系列500X持壓泄壓閥產品用于高層建筑、生活區等供水管網系統及城市供水工程。500X持壓泄壓閥用于消防或其他供水系統中,以防止系統超壓或維持消防供水系統的壓力。消防泵關閉后還可以減小水錘的沖擊。也用于大型供水系統的水錘消除裝置.并且閥門控制系統的閥前處裝有一個自清潔濾網,利用流體特性,使比重較大、直徑較大的懸浮顆粒不會進入控制系統.符合系統循環,使閥門能正常地運行。系統動作平穩、強度高、適用于600口徑以下的管道。



工作原理:

(1)、作泄壓閥:當泄壓/持壓導閥調整為泄壓狀態時,水通過針閥、主閥控制室、球閥A、泄壓/持壓導閥、球閥B流向出口,此時主閥處于開啟狀態。當閥前壓力超過泄壓/持壓導閥設定的安全值時,泄壓導閥會自動開啟,通過球閥C放出部分水,使管路泄壓。當壓力恢復到安全值時,泄壓閥自動關閉。作泄壓閥時,各球閥常開。
(2)、作持壓閥:當泄壓/持壓導閥調整為持壓狀態時,只要主閥閥前水壓低于導閥設定值,導閥即關閉。主要控制室升壓,主閥關閉。當主閥上游供水壓力超過導閥設定壓力時,持壓導閥才能打開,控制室的水經球閥排至出口,控制室降壓主閥開啟,開始供水,即保持了上游水壓。作持壓閥用時,球閥C常閉或用絲堵換下。



技術參數:

產品名稱
500X持壓泄壓閥
產品型號
500X
公稱通徑
DN25-800mm
壓力范圍
1.0-2.5MPa
閥體材質
鑄鐵、球墨鑄鐵、鑄鋼、不銹鋼



公稱壓(Mpa)

殼體試驗壓力(MPa)

密封試驗壓力(MPa)

適用介質

介質溫度(℃)

1.0

1.5

1.1

0-80

1.6

2.4

1.76

2.5

3.75

2.75



零部件材料:

零件名稱

零件材料

閥體 閥蓋

WCB

閥座 閥盤

銅合金

密封圈 O型圈

丁腈橡膠

閥桿

2Cr13

彈簧

50CrVA

針型閥

銅合金

球閥

銅合金

泄壓/持壓導閥

銅合金

微型過濾器

不銹鋼



結構圖:



主要連接尺寸(PN 1.0-2.5MPa):

公稱通徑DN

L

H

H1

A

B

50

250

505

90

170

170

65

280

520

98

180

180

80

310

535

110

190

190

100

350

555

120

200

200

125

400

590

145

215

215

150

450

645

155

230

230

200

550

715

190

255

255

250

650

780

250

295

295

300

800

880

290

325

325

350

900

940

330

380

380

400

1000

1000

360

415

415

450

1000

1030

445

435

435

500

1100

1060

495

460

460

600

1100

1150

550

520

520



安裝示意圖:
